功能描述
低功耗、限摆幅RS－485/RS-422收发器， D485是用于RS-485与RS-422通信的低功耗收发器，它具有一个驱动器和一个接收器。它的驱动器摆率不受限制，可以实现最高2.5Mbps的传输速率。这些收发器在驱动器禁用的空载或满载状态下，吸取的电源电流在320uA 至700uA 之间。D485工作在5V单电源下，驱动器具有短路电流限制，并可以通过热关断电路将驱动器输出置为高阻状态，防止过度的功率损耗。接收器输入具有失效保护特性，当输入开路时，可以确保逻辑高电平输出。D485为半双工应用设计
产品特点
- 低静态电流 300μA
- -7V 到 +12V 共模输入电压范围
- 半双工应用
- 单电源 5V 供电
外形封装
DIP-8
应用范围
- 低功耗 RS-485 收发器
- 低功耗 RS-422 收发器
- 电平转换器
- 工业控制局域网

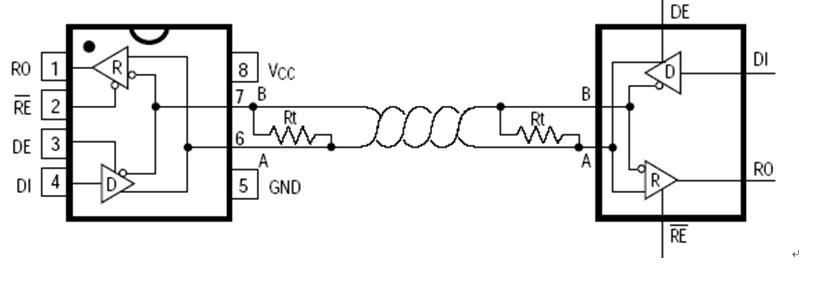

典型应用图
