D4118 DC/DC 变换控制电路

功能描述

DC/DC变换控制电路D4118,电流模式运作提供了快速瞬态响应和增加环路的稳定性。芯片内置电流限制,短路保护等功能。D4118 只需要最小的外围元器件。D4118 是一个DC/DC控制电路。有较宽的输入范围,具有优良的负载调整率和电压调整率。

产品特点

  1. 500mA输出电流
  2. 效率达到90%
  3. 输出电压可调范围为1.25V到 30V
  4. 振荡频率为50KHz
  5. 工作电压最高可达80V

外形封装

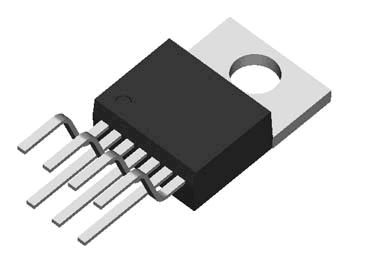

TO-220-7L

DIP-8

应用范围

  1. 通讯电路
  2. 高压转低压
  3. 高效稳压电源等

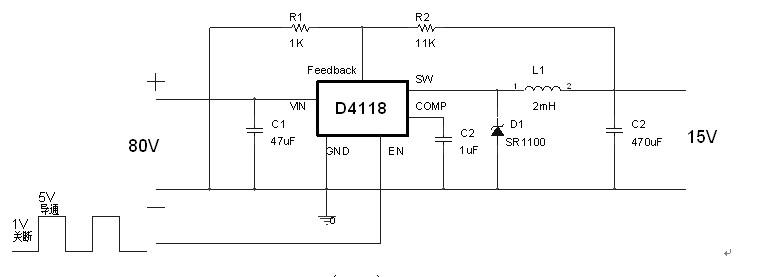

典型应用图
