D2596 PWM 降压稳压源

功能描述

150kHz, 3A PWM 降压稳压源，D2596 是一颗能驱动 3A 的 PWM 降压型稳压源。它可以有 ADJ,3.3V,5V,12V 等型号。它工作在 150kHz 开关频率下，外接应用电路简单。因此只需要尺寸很小的滤波元件就够了。输出电压有 ±4 ％的容差。振荡频率有 ±15 ％的容差。内置逻辑电平关断保护。过热、过流保护。

产品特点

  1. 3.3V、5V、12V和可调整输出（1.4V-37）
  2. 振荡频率150KHZ±15%的容差
  3. 逻辑电平关断保护
  4. 最高工作电压40V
  5. 输出最大电流达3A

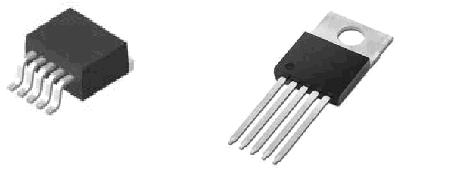

外形封装

SOP-8L / TO-220-5L

应用范围

  1. 简单高效降压型稳压源
  2. 正反向转换器
  3. ON-Card开关稳压源

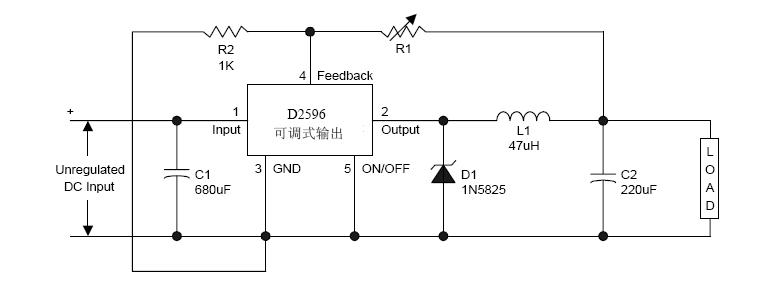

典型应用图
