功能描述
AC/DC电流型PWM控制器D257是高效低功耗电流型PWM控制器。采用高压BICMOS工艺，包括电流型PWM控制电路、能隙基准源、振荡器、高压功率输出开关管等部分，内建过流保护电路、过压保护电路、欠压保护电路。配合外接NPN晶体管用很少的元件即可实现小功率AC/DC转换。适用于各种小功率开关电源设备，如手机充电器、电源适配器、普通的离线电源等。
产品特点
- 自动关闭与重新启动
- 具有过流、过压、欠压保护功能
- 65KHz振荡频率
- 无输出功耗小于0.3W

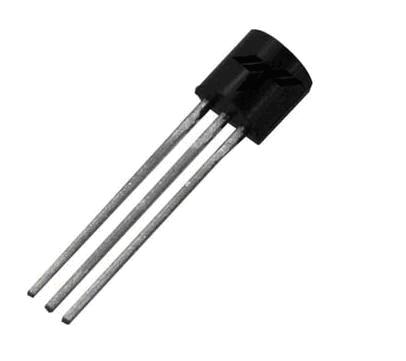

外形封装
TO-92
应用范围
- 手机充电器
- 电源适配器
- 普通的离线电源

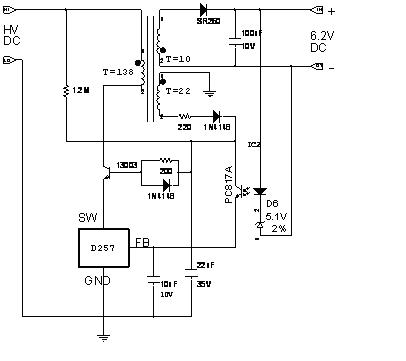

典型应用图
