D5056 带预充电管的16位LED控制器

功能描述

D5056 是一款专用于大屏幕LED低压差、高精度16位带预充电管的恒流驱动芯片。内含高精度电流驱动电路、16位移位寄存器、锁存器、温度补偿电路等。

D5056内置带预充电管,可以解决列消隐问题。再配上我司解决行消隐的D4973,LED屏幕消隐问题可完美解决,大大提高刷新率。

D5056 可接受外部CPU编程控制信号,分别控制16路LED灯亮、灭、闪烁、流水等不同图案,完成手机等大屏幕产品的装饰。

D5056 特有的防静电技术和抗干扰技术,使芯片数据传输更稳定、工作更可靠,芯片抗静电能力高达4KV以上 。 配合我公司行消隐D4973,可以完美解决LED屏幕吗消隐问题,大大提高刷新效率。

产品特点

  1. 带预充电管课解决列消隐问题
  2. 配合我公司行消隐D4973,可以完美解决LED屏幕吗消隐问题,大大提高刷新效率
  3. 单路驱动电流范围:2~35mA
  4. 红灯最低输入电压:2.3~2.5V
  5. ****和绿灯最低输入电压:3.6~3.8V
  6. 低功耗,至少能省电20%
  7. 高横流精度: 通道间电流误差<±2% 芯片间电流误差<±3%
  8. 抗静电损坏能力:大于4KV

外形封装

应用范围

  1. 大屏幕LED显示面板
  2. 手机
  3. 象素屏

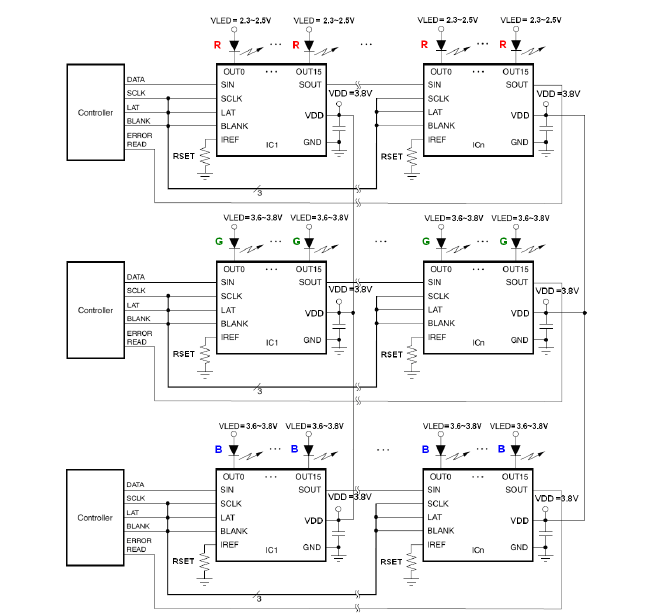

典型应用图
